Réalisation d’une Antenne 3,5 Mhz raccourci.
Dipole ON4CN
Une solution pour l’utilisation en portable ou pour les stations qui, comme moi, disposent de peu de place…
Le montage ne nécessite que quelques heures et il me permet de trafiquer sur 80 mètres a un prix défiant toute concurrence et
ce avec d’excellents reports de mes correspondants. La bande passante étroite demande un réglage de l’antenne sur les fréquences
que l’on veut privilégier. Pour ma part je l’ai taillée sur la fréquence de notre QSO hebdomadaire.
Réalisation des deux trappes :
ant801 ON4CN
Un tube de PVC Haute Pression de longs 1 mètre de longs
Cliquez sur la photo pour agrandir
Trappe ON4CN

Pour cela couper deux morceaux de tube de PVC Haute Pression de 170 millimètres de longueur et de 50 millimètres de diamètre .

Cliquez sur la photo pour agrandir
ant803 ON4CN
Le dipôle fait 2 x 11 mètres, chaque brin coupé en son milieu par une self ;
Cliquez sur la photo pour agrandir
antself ON4CN
la self : fil électricien monobrin 1,5 carré, avec sa gaine en plastique, 42 spires jointives sur mandrin plastique diamètre 50 mm. .
Cliquez sur la photo pour agrandir

Cliquez sur la photo pour agrandir

ant804 ON4CN3.691 Mhz ant805 ON4CN3.656 Mhz ant806 ON4CN3.629 Mhz
Cliquez sur la photo pour agrandir
antenne on4cn
une fois tendu, le réglage sur la fréquence choisie s’effectue en coupant plus ou moins les brins. Au cas où vous auriez été un peu violent avec la pince coupante et que vous ayez passé le point de réglage, pas de panique, il suffit de rallonger avec une épissure soudée à l’étain, isolée au ruban adhésif et de reprendre le réglage… Avec ce doublet raccourci vous n’aurez plus l’excuse du manque de place et de ne pas pouvoir participer au QSO.

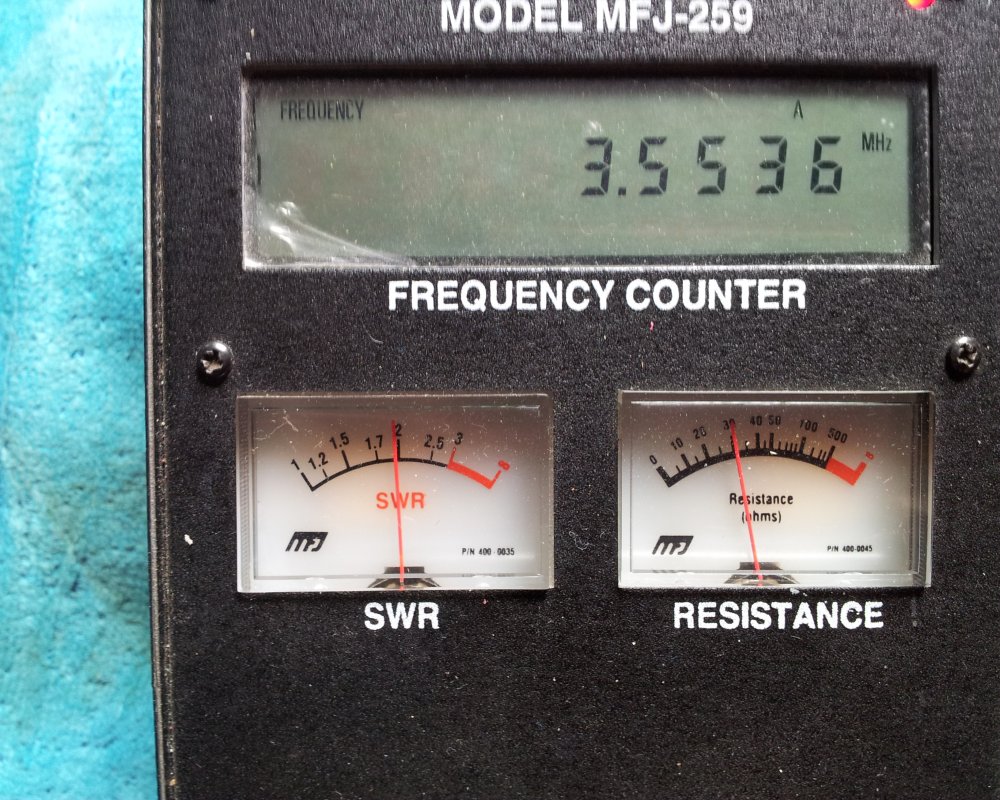

ant808 on4cn3.500 Mhz ant809 on4cn3.518 Mhz ant810 on4cn3.553 Mhz
Cliquez sur la photo pour agrandir
Comme je travail le plus souvent en CW j’ai t’allier mon antenne en début de bande donc 5,50 + la bobine + 5,98 au total cela fait 11,48 m au départ j’avais démarrer sur les mesures de 5,50 + bobine + 5,50 au total 11 m la je tombé dans la partie phonie en rajoutant 48 cm je tombe dans la partie CW
