Décodeur de Morse avec un Arduino UNO

CW CW
Décodeur de Morse avec un Arduino UNO
ArduinoUno



CW Décodeur

Si vous voulez construire un décodeur CW sans utiliser d’autres composants actifs d’une Atmel 328 – Arduino Uno, alors ce sera certainement quelque chose pour vous.

decoder_bb_2

Cliquez sur une vignette pour agrandir la photo
ici vous pouvez voir ma configuration de test … Une carte Arduino UNO et un panneau LCD, puis un peu de composants ..

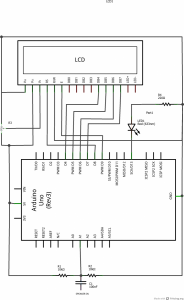

Le schema est très simple. Seulement 2 résistances de 10K situées entre GND et 5 volts et puis un condensateur en série avec le signal audio.

decoder_schem

Cliquez sur une vignette pour agrandir la photo



Le code peut prendre différents types d’affichages 2 * 16 ou 4 * 16 ou 2 * 20 ou 4 * 20 ..just Connect, puis le code gérera quand vous avez fait la configuration ..



kode1

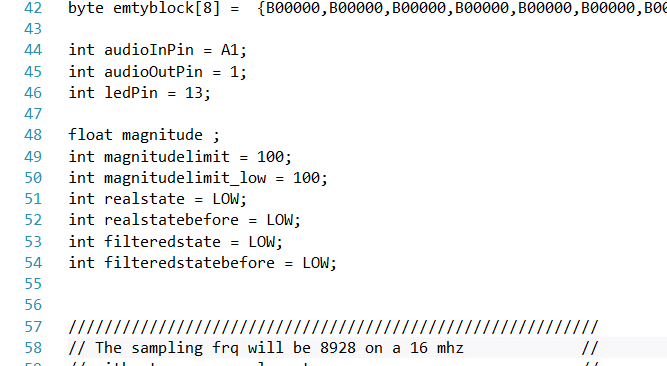

Ensuite, vous devez définir les broches que vous utilisez pour AudioIn et dont la broche que vous utilisez pour la Led ..

kode2

Cliquez sur une vignette pour agrandir la photo



MAINTENANT VOUS POUVEZ utiliser le décodeur sans autres MODIFICATIONS



Pour commencer prendre la n = 48 (testdata [48]), puis vous pouvez choisir 558 Hz ou 744 Hz mabye qui sont bonnes pour recieveing

kode3

Cliquez sur une vignette pour agrandir la photo



La vous êtes prêt pour aller ….



kode4
Cliquez sur une vignette pour agrandir la photo



Ici vous pouvez télécharger le code suivant: Download version 1.1 Faites un clic droit sur la souris et choisissez Enregistrer sous …



Liens vers d’autres constructeurs:

k2jji.org/2014/09/18/arduino-base-cw-decoder/sites.google.com/site/chipkituno32cwdecoder/
Ici vous pouvez voir Mr.Chiba très beau site jh1lhv.hatenablog.jp/entry/2015/01/17/001128
Et là, vous pouvez voir comment JA9MAT Hidehiko le construit avec des lettres chinoises Download M. Hidehiko utiliser un code de M. Chiba également.
Ici vous pouvez trouver un Danois qui a travaillé sur le code www.planker.dk/Projects/Arduino/Decoder/Decoder.htm
Voici un projet de OZ1EDR oz1edr.dk/Arduino%20Uno/CW%20dekoder/Arduino%20CW.htm
Un autre lien www.oz5bir.dk/service1/teknik/cw%20dekoder/cw_dekoder.html
Et ici WB7QIW c’est un fichier PDF www.wb7qiw.org/pdfs/HARC%20October%202014.pdf
