Touch Keyer

CW CW
Une clé de morse a mémoire avec un Arduino Nano
arduino-nano ON5CC
Cliquez sur une vignette pour agrandir la photo
k3ng-keyer
Schéma de base Cliquez pour agrandir
Claude ON5CC et Claude ON4CN vont réalisé une clé de morse avec mémoire sur la base d’un arduino Nano nous nous somme basé sur le schéma de K3NG
Cliquez pour agrandir
ON4CN
le Typon Cliquez pour agrandir
Claude ON4CN a réalisé le Typon avec le programme TCI
Caractéristiques
  • CW speed adjustable from 1 to 999 WPM
  • Up to six selectable transmitter keying lines
  • Programming and interfacing via USB port (“command line interface”)
  • USB or PS2 Keyboard Interface for CW keyboard operation without a computer
  • Logging and Contest Program Interfacing via K1EL Winkey 1.0 and 2.0 interface protocol emulation
  • Optional PTT outputs with configurable lead, tail, and hang times
  • Optional LCD Display – Classic 4 bit mode , Adafruit I2C RGB display or YourDuino I2C LCD Display
  • Up to 12 memories with macros
  • Serial numbers
  • CW keyboard (via a terminal server program like Putty or the Arduino Serial program)
  • Speed potentiometer (optional – speed also adjustable with commands)
  • QRSS and HSCW
  • Beacon / Fox mode
  • Iambic A and B
  • Straight key support
  • Ultimatic mode
  • Bug mode
  • CMOS Super Keyer Iambic B Timing
  • Paddle reverse
  • Hellschreiber mode (keyboard sending, memory macro, beacon)
  • Farnsworth Timing
  • Adjustable frequency sidetone
  • Sidetone disable / sidetone high/low output for keying outboard audio oscillator
  • Command mode for using the paddle to change settings, program memories, etc.
  • Keying Compensation
  • Dah to Dit Ratio adjustment
  • Weighting
  • Callsign receive practice
  • Send practice
  • Memory stacking
  • “Dead Operator Watchdog”
  • Autospace
  • Wordspace Adjustment
  • Pre-configured and Custom Prosigns
  • Non-volatile storage of most settings
  • Modular code design allowing selection of features and easy code modification
  • Non-English Character Support
  • CW Receive Decoder
  • Rotary Encoder Speed Control
  • Sleep Mode
  • USB Mouse Support
  • Mayhew LED Ring Support
  • Alphabet Sending Practice
  • QLF / “Messy” Straight Key Emulation
  • USB Keyboard HID (Human Interface Device) Interface (Keyer = keyboard for your computer)
Ces notre ami Claude ON5CC, qui est passionné par les articles arduino qui a traduit le texte anglais, vert le français du programme touche Keyer.
Il vous suffit de télécharger le fichier au format PDF en cliquant
CW keyer arduino PDFICI
.
Réalisation du circuit imprimer
circuit01 ON5cc ON4CN ON5CC ON4CN
Cliquez sur une vignette pour agrandir la photo
Ces notre ami Claude ON4CN, qui est passionné par la CW qui vas réalisé toutes la partie circuit imprimer implantation des composants et boitier.
Donc voila la methode:

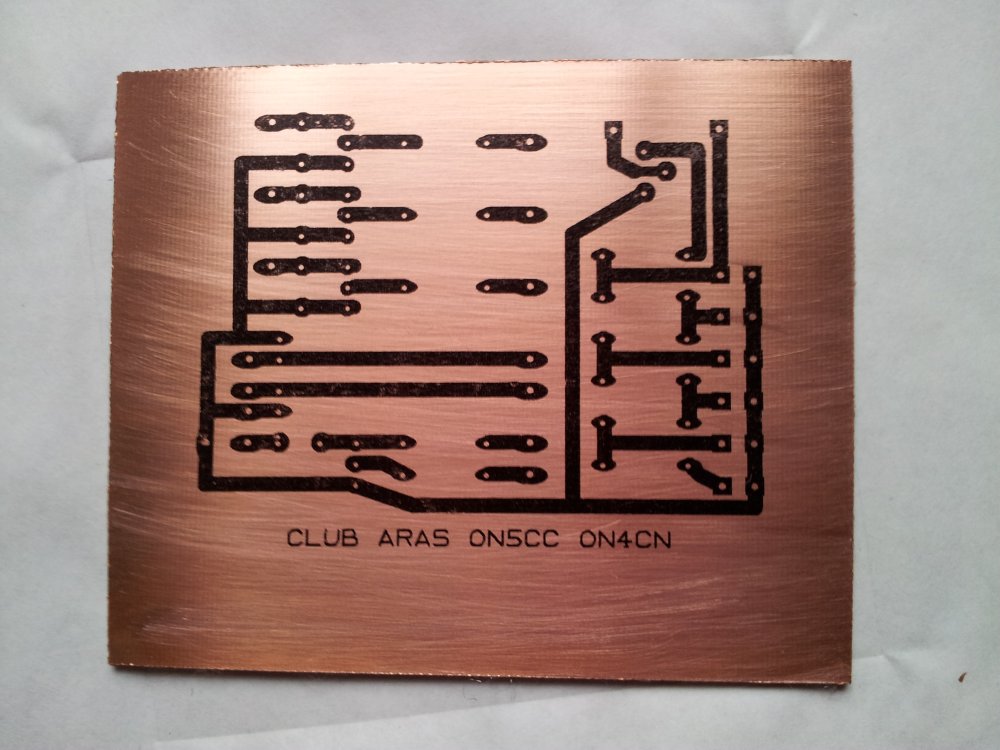

Imprimer le circuit imprimé inversé sur une feuille papier glaçée (papier photo brillant) avec une imprimante LASER. Pourquoi une laser , parce que le dépot d’encre est de la poudre et ne pénètre pas dans le papier.
Passer un fer à repasser réglé au max en insistant bien. Vous verrez le circuit apparaitre légèrement quand c’est bon.
Réalisation du print
Claude ON5CC et Claude ON4CN circuit04
Cliquez sur une vignette pour agrandir la photo
Après cette “dissolution”, on obtient un circuit sur lequel est gravé le tracé désiré des pistes.
L’immersion du circuit ainsi préparé dans une solution acide permet de “dissoudre” le cuivre en excès.
Nettoyez ensuite le circuit imprimé avec un diluant nitré de façon à faire disparaître la couche.
Placement des composants
circuit05 on4cn
La plaquette avec tous ces composants.
circuit06 ON4CN
Les composants sont souder sur la
plaquette étape suivante le boitier.
Cliquez sur une vignette pour agrandir la photo
boitier keyer ON4CN
Le boitier pour notre keyer mémory, il reste a placer le
cadrant LCD, les boutons poussoirs pour les mémoires
boitier keyer1
Toutes les pièces sont là, le boitier peut être terminé
Cliquez sur une vignette pour agrandir la photo
boitier keyer2 on4cn
les trous sont fait, pour l’emplacement du cadrant
LCD et des boutons poussoirs
boitier keyer3 on4cn
Une nouvelle peinture a été appliquée pour notre
boitier ont pourras le terminé
Cliquez sur une vignette pour agrandir la photo
boitier keyer4 on4cn
Voila notre Keyer est terminé pour la partie mécanique reste la partie électrotechnique a terminé pour cela je passe la main a notre ami Claude ON5CC
Cliquez sur une vignette pour agrandir la photo
boitier keyer5 ON5CC
Voila notre Keyer presque terminé ces notre ami Claude ON5CC qui a repris le boitier pour la partie câblage et fixations des petits circuit
imprimés nous seront bientôt prête pour effectué des qso CW
Cliquez sur une vignette pour agrandir la photo
boitier-keyer6 on5cc
Voila notre Keyer câblé donc terminé il reste a introduire le programme dans la carte arduino nano nous feront cela dans les semaine avenir
Cliquez sur une vignette pour agrandir la photo
