Antenne HyEndFed



Une Antenne End-Fed



HyEndFed est une société hollandaise qui fabrique des antennes 1/2 onde alimentées à une extrémité.

Construction

Préparation du boîtier
– Percez un trou de 5mm au-dessus, au centre de cette face
– Percez un trou de 16 ou 19mm en dessous pour fixer la SO239 et deux ou quatre trous pour la fixation de celle-ci. Les SO239 à flasque sont bien plus solidement fixées que celles munie d’un écrou comme les canons de potentiomètres ou de commutateurs rotatifs.
– La suite après réalisation du transfo

Le transformateur 64:1

C’est un authentique transformateur. Le primaire compte 2 spires et le secondaire, 16 spires. Le rapport de transformation en tension est de 8
(16:2) et le rapport en impédance est donc de 8²=64. 50ohms x 64 = 3200ohms. Pile ce qu’il nous faut !
Vu le faible nombre de spires, il fallait une perméabilité élevée pour avoir une impédance suffisante (quoique…) sur 80m. Si, malgré nos mises en garde, vous voulez utiliser
un T200-2, sachez que l’impédance vue par le TX sera de… un Ohm sur cette bande et de 2 ohms sur 40m !!! Il est très difficile de réaliser un transformateur qui soit
réellement à large bande. Celui-ci atteint son but grâce à trois astuces :

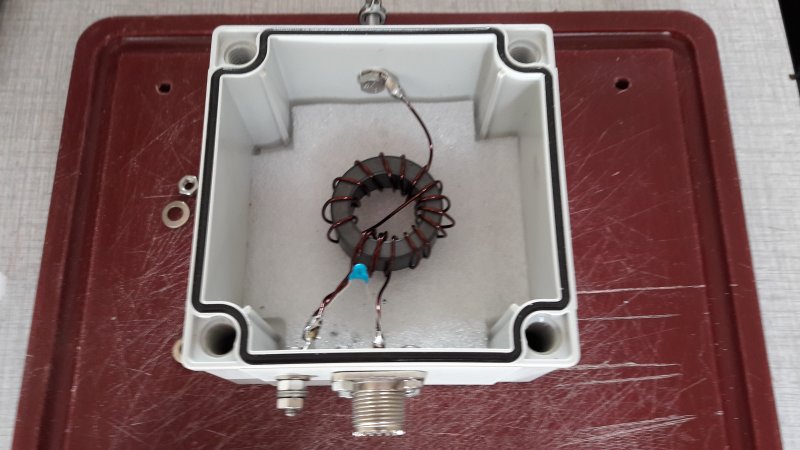

photos du Montage du Balun
antennearas04 antennearas05
Cliquez sur une vignette pour agrandir la photo
    • – Le primaire est torsadé-serré avec les deux premières spires du secondaire.
    • – Le secondaire est divisé en deux pour réduire à quasiment zéro les capacités parasites.
    • – Un condensateur de 100 à 150pF est soudé en parallèle sur le primaire pour contrer les effets de l’inductance élevée d’un tel bobinage sur 15, 12 et 10m

Et ça marche ! non sa fonctionne

Quelques photos du Montage de l’antenne
antennearas02 antennearas03 antennearas antennearas01
Cliquez sur une vignette pour agrandir la photo
