Réalisations RX-80 – TX-80 Renard (ARDF)



Nous avons reçus des groupes d’enfants l’ors de la journée « Place aux enfants » .
Ils ont été passionnés à la chasse aux renards (gonio), mais comme nous n’avions plus que 1 seul renard et 1 seul récepteur pour des groupes de 10 enfants, c’était peu.
Nous avons pris le taureau par les cornes pour réaliser des récepteurs et des émetteurs pour l’an prochain.
Nous avons trouvé sur le site de DL4CU un article sur ce genre de projet les deux Claude ON5CC, ON4CN et Freddy ON6FS se sont penché sur le projet qui pour l’instant avance à grand pas, ON5CC s’est occupé de redessinr le schéma de l’émetteur , ON6FS et ON4CN se sont occupé de faire la sérigraphie du récepteur et commander en Chine chez JLCPCB ,
(commandé le samedi et reçu le mercredi, Incroyable ces chinois !!!!).
L’objectif était de développer un radiogoniomètre simple et robuste sur 80 m, pouvant être assemblé en un temps relativement court à l’aide de simples composants commerciaux.
Le résultat est le récepteur de Fox 80 illustré ici, qui se caractérise entre autre par une sécurité de reproduction très élevée.

L’objectif était de développer un radiogoniomètre simple et robuste de 80 m, pouvant être assemblé en un temps relativement court à l’aide de simples composants commerciaux.

schema-ardf-rx-80



Cliquez sur l’image pour agrandir la photo


Le goniomètre FOX 80 a une plage de réception de 3 500 – 3 650 MHz. Cela peut être étendu avec des réglages appropriés à 3 720 MHz,
ou vous pouvez choisir une plage de fréquences allant de 3 600 à 3 800 MHz si le but est de recevoir la BLU. Nous avons réalisé une version SMD.

Le récepteur lit les signaux CW et SSB. Le cœur du récepteur est un TCA 440. L’oscillateur utilise une inductance fixe.
Cela facilite considérablement la réplique et le réglage. La constance de fréquence est acceptable en ce qui concerne l’effort;
les variations négatives de la température ont un effet négatif.

implantation- comp typon-ardf-rx-80



Cliquez sur l’image pour agrandir la photo


Cela peut être régulé à l’approche du ‘renard’.
Le minimum dans le roulement est prononcé.
Le rapport avant / arrière ainsi que le roulement minimum fonctionnent de manière très fiable sur une longue distance,
mais aussi (ce qui est très important) à proximité immédiate.
Par exemple, la Fox 80/2 peut certainement être décrite comme un chasseur de renard performant.
L’alimentation fait avec une batterie de bloc 9V. Les écouteurs sont connectés avec une prise jack mono 3,5 mm.
L’impédance du combiné doit être comprise entre 30 et 100 ohms.

circuit1
circuit-smd
Composants classique
Componsants SMD

Cliquez sur l’image pour agrandir la photo

Voici quelques notes correspondantes :

  • La commande de fréquence doit être tournée à gauche et avec le potentiomètre CV2, l’oscillateur doit être réglé sur 3,500 MHz.
  • Le contrôleur de fréquence est maintenant sur le bon arrêt pour amener, avec VR2 est maintenant ajusté à 3.650 MHz.
  • Le bouton VR1 permet de définir la différence de volume maximale pour le relèvement avant / arrière.
  • Avec la commande CV1, le circuit d’entrée est réglé au volume maximum.
  • Pour cela, il convient d’utiliser des outils en plastique ou similaire (outil HF).

La fréquence est réglée à l’aide d’un compteur de fréquence ou d’un TRX.
Ce processus est répété plusieurs fois jusqu’à ce que la plage de fréquences soit définie.
Si le maximum dans le mauvais sens lorsque vous appuyez sur le bouton de connexion de l’antenne électrique,
les bornes de l’enroulement auxiliaire L2 doivent être inversées. Si une réaction survient lorsque vous appuyez sur le bouton,
les connexions de l’enroulement L1 doivent également être modifiées.

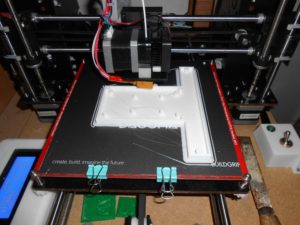

Voici la fabrication à l’aide d’une imprimante 3D du boitier pour notre récepteur RX-80 pour la chasse au renard

boitier-rx80-1 boitier-rx80 boitier-rx80-2

Cliquez sur l’image pour agrandir la photo

couvercle-rx80 couvercle-rx-80-1

Cliquez sur l’image pour agrandir la photo
Info : Lien du concepteur du récepteur DL4CU** ICI
