Circuit Imprimés

Réaliser des circuits imprimés.
ON4CN
1. Descriptions

Logiciel TCI tracé de circuit imprimé

Je vous propose un logiciel gratuit pour l’électronique, destiné à la conception de
circuits imprimés. Ce logiciel permet de tracer son circuit simple ou double face rapidement et d’imprimer chacune des
couches sur papier ou sur transparent bureautique (pour obtenir un film directement exploitable). Fini le collage de pastilles et
de rubans sur mylar! La taille du circuit est limitée par la feuille d’imprimante. J’ai écrit ce programme, car les logiciels
professionnels sont trop complexes, trop chers, et malcommodes car ils ne respectent pas les conventions de Windows. PC Minimum
: Pentium 166MHz,32Mo ram.

Pour les utilisateurs avertis voici les nouveautés de la version 3 :

  • – Plein de petits bogues désagréables en moins !
  • – Choix de taille de pastilles et de pistes étendu
  • – Amélioration des fonctions « incrémentation du texte » et « Changement de couche »
  • – Ajout d’un menu « Information » pour connaître la taille d’une piste ou pastille
  • – Pas de grille horizontal et vertical distinct
  • – Possibilité d’imprimer en couleur !
  • – Ajout d’un bouton « propriété de l’imprimante » et Excellon pour le perçage!

La version 3 présente une amélioration considérable par rapport à la version 1 et 2. Par exemple le circuit affiché ci-dessus est impossible à réaliser
avec la version 1 ou 2, en effet le connecteur rond possède un pas de grille horizontal de 0.99mm (1mm serais trop simple) et un pas vertical de 1.145mm ! Et
les composants tordus de ce genre sont nombreux (Sub D)!
L’impression en couleur quant à elle, permet de vérifier son circuit beaucoup
plus facilement qu’à l’écran, et contribue donc à diminuer le nombre d’erreur.
Les fichiers Gerber (RS274X) et Excellon (format 2) permettent de faire réaliser
ses circuits à la cote exacte, par une entreprise professionnelle. Dans ce cas vous pouvez bénéficier de toutes les fonctionnalités professionnelles : trous
métallisés, sérigraphie et vernis épargne. Notez que j’ai fait réaliser plusieurs CI, avec succès, avant de distribuer cette version 3 (c’est
d’ailleurs ce qui a pris du temps !).

2 . Utilisations

Désinstallez la version 1 ou 2 , avant d’installer la version 3, cela n’effacera ni vos circuits, ni vos empreintes.
Ouvrez le fichier Tcizip.exe, le fichier se décompresse dans C:\TCI et lancez Setup.exe

TRACE DE CIRCUIT IMPRIME Version 3

Tout d’ abord le logiciel TCI3 va s’ installer dans un répertoire intitulé Tracé de CI sur C: ou si vous avez changé le chemin lors de l’
installation dans un autre répertoire de votre choix .L’ application v3 TCI .EXE et un EXEMPLE.TCI ce trouve dans ce répertoire et
les empreintes des divers composants ce trouvent dans le sous répertoire Empreintes .Il est possible de créer d’ autres empreintes comme nous le verrons plus loin .

PRÉSENTATION:

Ce logiciel est conçu pour dessiner manuellement des circuits imprimés, et sortir le dessin sur imprimante, sur papier ou sur transparent.
La dimension du circuit est donc limitée à une feuille A4 soit 270x195mm (zone utile).

Ce logiciel gère 3 couches :

– La couche composants

– La couche soudures

– La couche sérigraphie (contour des composants)

LES TOUCHES A CONNAÎTRE :

La touche ‘ I ‘ pour Zoom I n

La touche ‘ O ‘ pour Zoom O ut

La touche ‘ C ‘ pour Centrer le dessin pointé par la souris

La touche ‘ R ‘ pour faire une Rotation d’éléments sélectionnés.

La touche ‘ G ‘ pour chanGer de couche les éléments sélectionnés.

Note: si vous maintenez enfoncée la touche‘ C ‘et que vous déplaciez la souris, regardez ce qui se passe !

Toutes les empreintes qui ce trouvent dans le sous répertoire Empreintes figurent dans cette liste .
Pour placer un composant sélectionnez le dans la liste de droite , par exemple une résistance de 0,25 W , descendez dans la liste sur R0.25W puis cliquez sur l’ outil composants en bas de la barre d’ outils , l’empreinte apparaît en bleu clair .
Cliquez pour placer l’ empreinte sur la grille , vous pouvez en placer plusieurs en cliquant de nouveau , dés que vous voulez changer de composant cliquez sur le bouton gauche de la souris ou sur échap .Si vous voulez placer l’ empreinte verticalement lorsqu’ elle est en bleu appuyez la touche ‘ R ‘pour faire une Rotation d’éléments sélectionnés puis cliquez pour la placer .Une fois les empreintes
placées il est possible de les sélectionner de nouveau pour les voir en bleu et re modifié l’ orientation avec la touche R ou avec le clic droit en
sélectionnant rotation .Pour sélectionner une résistance cliquez sur les pastilles ou pour la déplacer et une fois en place cliquez sur un
endroit vide pour la désélectionner. Si vous avez déplacé par erreur une empreinte appuyez sur échap pour annuler son déplacement .Les pastilles se sélectionnent en cliquant sur leur centre .Les pistes se sélectionnent en cliquant sur leurs
extrémités .Vous pouvez sélectionner plusieurs éléments en dessinant un rectangle, en enfonçant le bouton gauche de la souris,
et en déplaçant celle-ci, sans relâcher le bouton .Note: une fois une sélection faite.
POUR CRÉER SES PROPRES EMPREINTES DE COMPOSANTS:
Très facile : Dessiner votre empreinte comme s’il s’agissait d’un circuit imprimé et enregistrer la, avec l’extension ‘EMP’ dans le dossier ‘ \Empreintes ‘ .Pensez à modifier le pas de la grille éventuellement. La nouvelle empreinte apparaîtra automatiquement dans la liste déroulante. Pour supprimer une empreinte effacer la de ce dossier . Pour modifier l’empreinte, ouvrez le fichier ‘EMP’ correspondant et modifier le
Pour vous aider regardez si un composant similaire excite déjà .Si c’ est un nouveau composant et que vous ne savez pas l’espace entre les pastilles , utilisez un support 24 broches de circuit pour compter le nombre de point de la grille. Placez le Relais 01 pour notre exemple et refaite en dessous le nouveau relais en commençant par placer les pastilles .

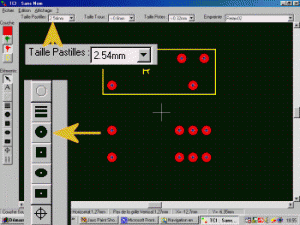

La taille des pastilles se trouve en haut ex : 2,54 mm puis cliquez sur l’outil pastille ronde .
Pour placer les pastilles nous nous trouvons coté soudure ou coté composant puis cliquez en 2 pour la couche sérigraphie (contour des composants en jaune ) et puis sur l’ outil ligne en 3. Une fois les pastilles posées il est bon de faire un test en imprimant le dessin et de mettre sur la feuille le composant pour comparer l’ espacement des pastilles et aussi de voir l’ encombrement extérieur .

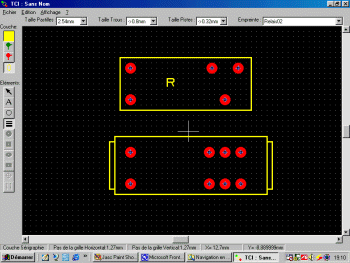

Une fois dessiné les contours et éventuellement un commentaire avec l’ outil texte il ne reste plus qu ‘a supprimer le modèle du dessus pour ne garder que la nouvelle empreinte. Utilisez l’ outil flèche pour sélectionner et la touche del ou suppr pour effacer l’ ancienne empreinte. Pour finir vous devez enregistrer cette nouvelle empreinte.
Cliquez dans le menu fichier puis sur enregistrer sous.
En 1 allez dans le répertoire ..\Empreintes puis changez en sélectionnant .EMP ( 2 et 3 ) choisir un nom : Relais02
Maintenant dans la liste des composants vous avez Relais 02.emp
POUR PLACER DES PISTES :
Choisissez la largeur de la piste dans la liste déroulante, ainsi que la couche ou sera dessinée la piste et cliquez sur le bouton ‘Piste’ de la barre d’outils .
Ensuite cliquez sur l’écran pour placer le début de la piste, déplacez la souris la piste s’allonge, recliquez pour changer de direction etc..
Pour terminer la piste cliquez avec le bouton droit de la souris ou appuyez sur la touche ‘Echap’.
Pour sortir définitivement de ce mode recliquez avec le bouton droit de la souris.Exemple : le bornier et le relais 01
la taille par défaut est 0,32 mm
Mais il est vaut mieux prendre plus large en fonction de l’ intensité qui passe dans les pistes.
Et la tension !!! il faut laisser de la place pour éviter tout arcage.
3. Voici un fichier zip avec à l intérieur un fichier ( .TCI ) format circuit ou sont rassemblés les empreintes disponibles au mois de juillet 2000 afin de l’ imprimer pour avoir une idée de l’ encombrement des composants et les noms des empreintes , a vous de faire croître cette bibliothèque.Tous d’ abord Téléchargement TCI v3 (2.7Mo) puis l’ installer Téléchargement TCI v3 (2.7Mo) ICI

ensuite extraire de ce fichier emp0800.zip le fichier *.TCI et faire un zoom out plusieurs fois pour le visualiser et l’ imprimer. Fichier emp0800.zip Téléchargement ICI
Sélectionnez la couche sérigraphie, et choisissez la taille du cercle avec la liste déroulante ‘Taille Pastilles’, ensuite Cliquez sur le cercle de la barre d’outils, et placer votre cercle comme pour les pastilles.CAS D’ ÉLÉMENTS SUPERPOSES :

Lorsque plusieurs éléments sont superposés comme par exemple l’extrémité d’une piste et le centre d’une pastille, vous pouvez les dissocier .En appuyant sur la touche ‘Shift’ et en cliquant successivement, les éléments apparaissent sélectionné un à un. Il est alors très facile de les séparer.

Vous pouvez utiliser cette fonction pour obtenir des informations sur un élément en particulier, avec le menu ‘Editer’ et ‘Information’.

Note: si 2 pastilles identiques sont superposées,

la sélection des 2, fait disparaître l’affichage, effacer alors

une des 2 avec cette méthode.

IMPRESSION SUR PAPIER :

La version 3 permet d’imprimer en couleur ( si vous possédez une imprimante couleur !) cela permet de vérifier son circuit plus facilement qu’à l’écran en offrant une vision globale.
Si vous imprimez à l’échelle 2 ou plus, pensez à placer votre circuit en haut et à gauche de l’écran, sinon il sera tronqué à l’impression !

IMPRESSION DES TYPONS SUR TRANSPARENT :

pour obtenir des pistes bien noires, vous devez :

1- configurer votre imprimante pour les transparents.

2 –Imprimer sur la face mate du transparent ( et non sur la face brillante! )

Une astuce donnée par un utilisateur de TCI :

pour économiser les transparents, vous pouvez enregistrer votre circuit avec l’extension ‘EMP’, ceci le fera apparaître comme une empreinte de composant, et vous pourrez imprimer plusieurs circuits sur le même transparent.

3. Exercices

POUR PLACER DES PASTILLES :
Voici les tailles par défaut :
Choisissez le diamètre de la pastille, ainsi que la taille du trou dans les listes déroulantes, et cliquez sur la forme de pastille voulue. Ensuite déposez les pastilles en cliquant avec le bouton gauche de la souris. Pour arrêter cliquez avec le bouton droit de la souris ou appuyez sur la touche ‘Echap’. Les pastilles apparaissent simultanément sur les 2 couches. Vous pouvez tourner les pastilles ovales et rectangulaires en appuyant sur ‘R’. Note: si vous choisissez un trou plus grand que la pastille, elle disparaît dans le trou !!!!!!!
POUR PLACER DU TEXTE :Cliquez sur le bouton ‘Texte’ de la barre d’outils .Une fenêtre apparaît, tapez votre texte et appuyez sur le bouton ‘OK’, un rectangle symbolisant le texte apparaît, placez le à l’endroit voulu en cliquant avec le bouton gauche de la souris.Pour arrêter cliquez avec le bouton droit de la souris ou appuyez sur la touche ‘Echap’.
